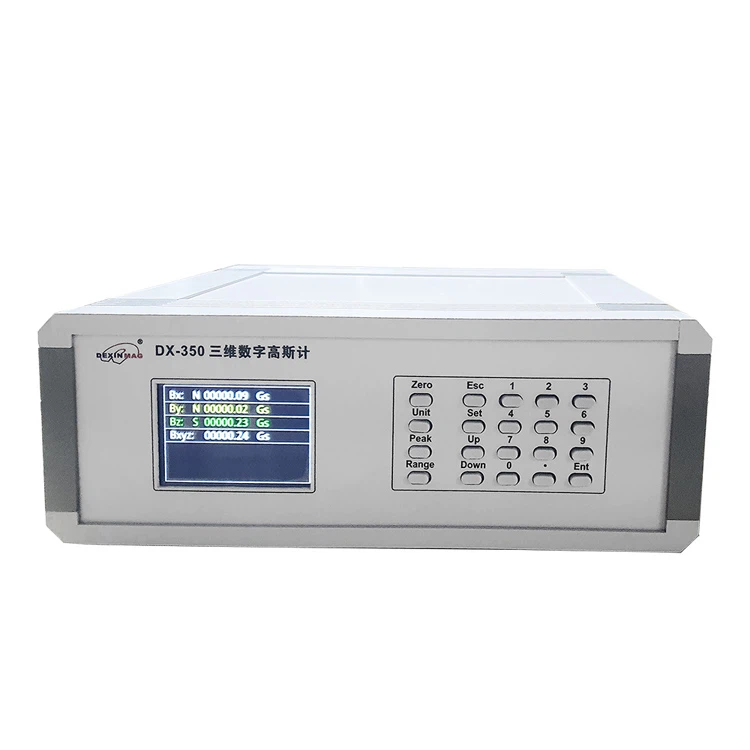

مقياس غاوس ثلاثي الأبعاد
مقدمة
يعتمد مقياس Gaussian الرقمي ثلاثي القنوات DX{{0}} على تقنية المعالجة الدقيقة المتقدمة ARM، ومن خلال تقنية الاستحواذ والمعالجة المتزامنة متعددة القنوات، يمكنه عرض شدة الحث المغناطيسي في اتجاهات x وy وz في وقت واحد، وحساب وعرض قيمة تراكب متجه Bxyz تلقائيًا. يحتوي الجهاز على وظائف قفل مثل الحد الأقصى والحد الأدنى وقيم الذروة. تم تجهيز مقياس Gaussian الرقمي ثلاثي القنوات DX-350 بشاشة عرض TFT ملونة حقيقية وشاشة رقمية 7- رقمية، ويتميز بدقة عرض فائقة تبلغ 0.01Gs في نطاق 3T. يوفر الجهاز وحدات مجال مغناطيسي متعددة للعرض: Gs، mT، Oe، kA/m، T، إلخ. ومجهز بواجهة اتصال USB قياسية وبرنامج قياس كمبيوتر علوي، يدعم تخزين البيانات بسعة كبيرة والنقل في الوقت الفعلي، وواجهة أتمتة اختيارية (مصممة لتتناسب مع احتياجات العملاء)، ومناسبة للتطوير الثانوي، وهو عبارة عن مقياس غاوسي رقمي عالي الدقة بثلاث قنوات تم تطويره لإنتاج المواد المغناطيسية ومعاهد البحث والفضاء الجوي والوحدات الأخرى.
مميزات جهاز قياس جاوس تسلا DX-350
2.1 مزود بشاشة TFT ملونة حقيقية مقاس 3.5- بوصة، وشاشة عرض 7- بت، بدقة لا تقل عن 0.01 جيجا بايت في نطاق 30000 جيجا بايت؛
2.2 مزود بوظيفة العرض التلقائي لقطبية المجال المغناطيسي N/S؛
2.3 يمكن التبديل إلى mT (ملي فولت)، Gs (غاوسي)، KA/m، Oe (أوستر)، T (Te) بنقرة واحدة فقط؛
2.4 مزود بوظيفة إعادة الضبط بنقرة واحدة، دون الحاجة إلى التعديل اليدوي؛
2.5 مزود بوظيفة قياس الذروة والصيانة التلقائية؛
2.6 مزود بواجهة اتصال USB قياسية وبرامج اختيارية لتشكيل نظام قياس تلقائي؛
2.7 واجهة أتمتة اختيارية (مصممة لتتناسب مع احتياجات العملاء)، ومناسبة للتطوير الثانوي؛
تخصيص
|
مدخل الطاقة |
تيار متردد 200~240 فولت 50/60 هرتز 1 أمبير |
|
وضع العرض |
شاشة LCD TFT True Color مقاس 3.5 بوصة وشاشة مكونة من سبعة أرقام |
|
أبعاد |
307 مم × 260 مم × 120 مم (العرض * العمق * الارتفاع) |
|
وزن الآلة |
حوالي 3.5 كجم |
|
استخدام البيئة |
درجة الحرارة: 0 درجة -50 درجة؛ الرطوبة: 40% رطوبة نسبية ~ 85% رطوبة نسبية |
|
زمن التوازن الحراري |
10 دقائق |
|
معامل درجة الحرارة |
-0.06%/ درجة |
|
تردد القياس |
دي سي |
|
عرض الوحدة |
مفتاح بنقرة واحدة Gs, mT, Oe, kA/m |
|
وظائف خاصة |
ضبط الصفر تلقائيًا بمفتاح واحد، تصحيح غير خطي |
|
المدى والدقة |
اتجاه X: نطاق ±30000G①، الحد الأدنى للدقة: 0.01Gs |
|
اتجاه Y: نطاق ±30000G①، الحد الأدنى للدقة: 0.01Gs |
|
|
اتجاه Z: نطاق ±30000G①، الحد الأدنى للدقة: 0.01Gs |
|
|
منطقة استشعار المسبار |
رقاقة هول ثلاثية الأبعاد هي 2.0 مم × 2.0 مم × 0.8 مم. |
|
نوع المجس |
شريحة هول ثلاثية الأبعاد مركبة من XYZ |
|
دقة |
±({{0}).45%RD② + 0.005%RG③) |
|
واجهة التحقيق |
قابس ذكر قياسي 15 نواة |
|
واجهة الاتصالات |
واجهة USB من النوع B |
|
وظيفة الفرز |
يمكن ضبط معلمات الفرز الحد العلوي والسفلي يدويًا، NG/OK |
|
برنامج القياس |
يمكن استخدام نظام التشغيل Windows XP، وWindows 7، وWindows 10 32/64 بت؛ |
|
يتم حفظ بيانات القياس كنص على القرص الصلب، ويمكن عرضها في أي وقت باستخدام برامج المكتب (أي إصدار من Excel أو Word أو Notepad يمكنه عرض ملف البيانات هذا) |
|
|
①المعايرة الفعلية تغطي 2.5T فقط؛ ②RD هي قيمة القراءة؛ ③RG هي قيمة النطاق الحالي؛ |
|
التكوين القياسي
|
لا. |
غرض |
نموذج |
كمية |
|
1 |
مقياس غاوس ثلاثي الأبعاد |
دي اكس-350 |
1 |
|
2 |
مسبار ثلاثي الأبعاد |
دي اكس-جي اس |
1 |
|
3 |
برمجة |
دي اكس |
1 |
|
4 |
دليل الاستخدام |
إنجليزي |
1 |
|
5 |
بطاقة الضمان |
سنة واحدة |
1 |
